Questão
ID 1380793Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Transformadores Trifásicos, Autotransformadores e Transformadores de Múltiplos Enrolamentos
Ano: 2021 Banca: CEPUERJ - Centro de Produção da Universidade do Rio de Janeiro Órgão: Universidade do Estado do Rio de Janeiro

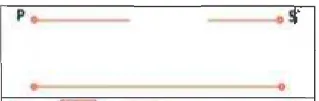

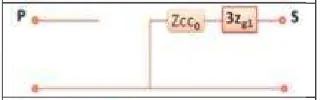

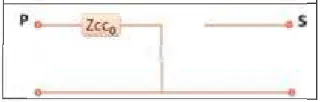

Considerando que o primário está ligado em estrela aterrada com impedância de aterramento, e o secundário está ligado em delta, o circuito equivalente de sequência zero para um transformador trifásico de núcleo envolvente pode ser representado por:
