Questão
ID 1380749Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Representação em Valores por Unidade (p.u.)
Ano: 2021 Banca: CEPUERJ - Centro de Produção da Universidade do Rio de Janeiro Órgão: Universidade do Estado do Rio de Janeiro

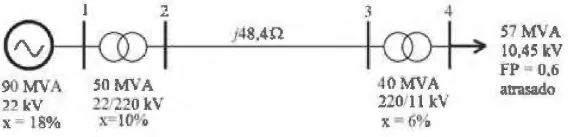

Para o diagrama unifilar de um sistema de potência trifásica, ambos os transformadores têm conexão Y/Y e são compostos por um banco de transformadores monofásicos, conforme figura a seguir.
Considere como potência base 1 OOMVA e tensão base no lado do gerador de 22kV. |
A impedância equivalente por unidade (em pu) vista pelo gerador (barra 1) até a carga (barra 4), o módulo da corrente que passa pela linha de transmissão (em pu) e as perdas na linha (em MW), respectivamente, são:
