Conforme figura a seguir, um sistema elétrico é formado por um gerador de 50MVA e 13,8kV, ligado em estrela, aterrado e conectado a um transformador estrela/estrela-aterrada de 50MVA e 13,8/69kV. Esse transformador está conectado a uma linha de transmissão. Ao final da linha ocorre um curto-circuito monofásico a terra na fase a . Seq. positiva Seq. negativa Seq. zero Gerador [pu] 0,20 0,20 0,05 Transformador [pu] 0,10 0,10 0,10 Linha de transmissão [pu] 0,10 0,10 0,30 Potência base: 50 MVA; Tensão base gerador: 13,8 kV; tensão base na linha: 69 kV Considerando o transformador de núcleo envolvente e os dados apresentados, a corrente (em pu) nessa fase (l a ) de curto-circuito será:

Questão 1380746

Engenharia Elétrica e Engenharia Eletrônica · 2021

Questão

ID 1380746

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Impedâncias de Sequência e Diagramas de Sequências (Componentes Simétricos)

Ano: 2021 Banca: CEPUERJ - Centro de Produção da Universidade do Rio de Janeiro Órgão: Universidade do Estado do Rio de Janeiro

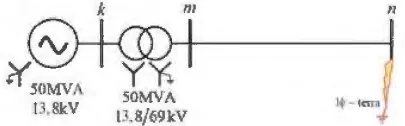

Conforme figura a seguir, um sistema elétrico é formado por um gerador de 50MVA e 13,8kV, ligado em estrela, aterrado e conectado a um transformador estrela/estrela-aterrada de 50MVA e 13,8/69kV. Esse transformador está conectado a uma linha de transmissão. Ao final da linha ocorre um curto-circuito monofásico a terra na fase a.

	Seq. positiva	Seq. negativa	Seq. zero
Gerador [pu]	0,20	0,20	0,05
Transformador [pu]	0,10	0,10	0,10
Linha de transmissão [pu]	0,10	0,10	0,30
Potência base: 50 MVA; Tensão base gerador: 13,8 kV; tensão base na linha: 69 kV

Considerando o transformador de núcleo envolvente e os dados apresentados, a corrente (em pu) nessa fase (l_a) de curto-circuito será:
