Questão 1380664

Engenharia Elétrica e Engenharia Eletrônica · 2021

Questão

ID 1380664

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2021 Banca: CEPUERJ - Centro de Produção da Universidade do Rio de Janeiro Órgão: Universidade do Estado do Rio de Janeiro

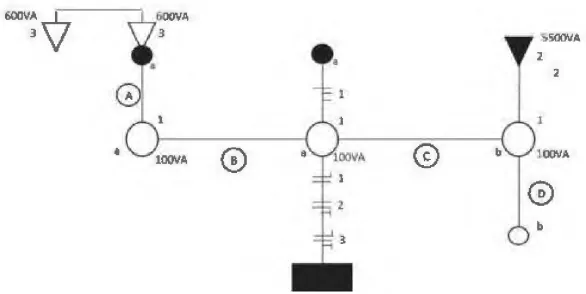

Avalie o sistema representado na figura a seguir:

Considerando condutor de fase (F), condutor neutro (N) e condutor retorno (R), os trechos A, B, C e D, respectivamente, são:

Alternativa A:
A (circuito 1-RRR, circuito 3-FNT) / B (circuito 1-NRRR, circuito 3-FNT) / C (circuito 1-FN, circuito 2- FFT) / D (circuito 1-FR)
Alternativa B:
A (circuito 1-FRR, circuito 3-FNT) / B (circuito 1-FNRR, circuito 3-FNT) / C (circuito 1-FNT, circuito 2- FNT) / D ( circuito 2-FR)
Alternativa C:
A (circuito 1-FRR, circuito 2-FNT) / B (circuito 1-FRRR, circuito 3-FNT) / C (circuito 1-NR, circuito 2- FFT) / D (circuito 1-NR)
Alternativa D:
A (circuito 1-RRR, circuito 3-FN) / B (circuito 1-FNRRR, circuito 3-FN) / C (circuito 1-FR, circuito 2-FFT) / D (circuito 1-FR)
