Questão
ID 1380659Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados
Ano: 2021 Banca: CEPUERJ - Centro de Produção da Universidade do Rio de Janeiro Órgão: Universidade do Estado do Rio de Janeiro

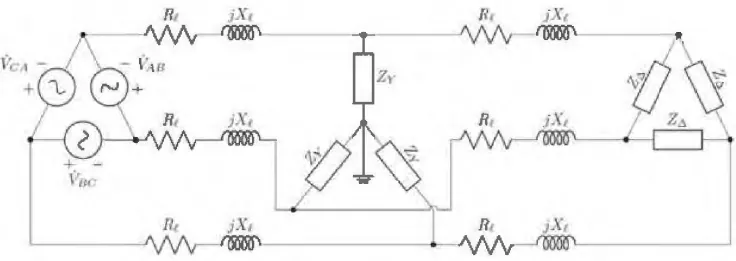

A figura a seguir apresenta um diagrama trifilar, cujo gerador, conectado em triângulo, alimenta duas cargas balanceadas: uma com ligação em estrela e impedância Zy = 60 + j100 \(\Omega\) por fase; e outra com ligação em triângulo e impedância Z \(_\Delta\) = 165 + j270 \(\Omega\) por fase. Essas conexões são feitas a partir de linhas de transmissão, em que as impedâncias em série são iguais: Rt + jXt = 5 + j10 \(\Omega\) .
Considerando o gerador equilibrado e simétrico, a impedância total vista pelo gerador no circuito equivalente monofásico será:
