Questão 1379858

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1379858

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2017 Banca: FUNCECE IEPRO - FUNECE Órgão: Universidade Estadual do Ceará

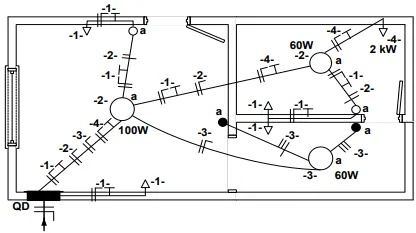

Analise a instalação elétrica representada por seu diagrama unifilar na planta baixa a seguir:

Assinale a opção que especifica corretamente os circuitos da instalação elétrica representada na figura acima.

Alternativa A:
Circuito 1: quatro tomadas de corrente baixas e uma de uso específico; circuito 2: três lâmpadas comandadas por interruptores simples de uma seção.
Alternativa B:
Circuito 3: uma lâmpada comandada por dois interruptores intermediários; circuito 4: uma tomada de corrente baixa de uso específico de 2 kW.
Alternativa C:
Circuito 2: duas lâmpadas comandadas por interruptor simples de duas seções; circuito 4: uma tomada de corrente baixa de uso específico.
Alternativa D:
Circuito 1: quatro tomadas de corrente baixas; circuito 3: uma lâmpada comandada por dois interruptores paralelos de uma seção.
