Questão
ID 1375463Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Superior Eleitoral

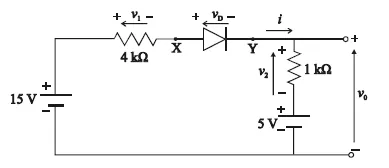

A figura acima mostra como estão conectados os elementos de um circuito elétrico dimensionado para geração de uma tensão de saída v0. Considere que todos os elementos sejam ideais. A partir dessas informações, julgue os itens que se seguem.
I A tensão de saída v0 é igual a 7 V.
II A tensão vD no diodo seria diferente de zero, caso a fonte de 5 V estivesse curto-circuitada.
III Se a polaridade da fonte de tensão de 5 V fosse invertida no circuito, a corrente i dobraria em relação à situação original de ligação dessa fonte.
IV Caso o ânodo e o cátodo do diodo fossem ligados de forma trocada no circuito, de modo que o ânodo ficasse ligado ao ponto Y e o cátodo, ao X, não circularia corrente pelo circuito.
A quantidade de itens certos é igual a
