Questão 1375168

Engenharia Elétrica e Engenharia Eletrônica · 2007

Questão

ID 1375168

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Superior Eleitoral

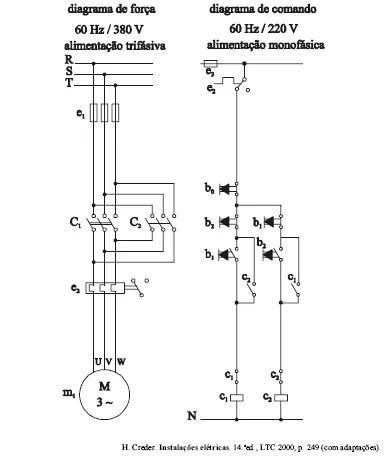

A figura acima mostra os circuitos de força e de comando de um motor de indução trifásico que opera normalmente desde que seja alimentado de forma adequada. Considerando os circuitos de força e de comando acima, assinale a opção correta.

Alternativa A:
Há erro no circuito de comando, fazendo com que o motor não funcione para a finalidade para a qual foi programado.
Alternativa B:
Ao se pressionar a botoeira b₁, o motor funciona normalmente, podendo ser desligado por meio da botoeira b₀.
Alternativa C:
Ao dar partida no motor, pressionando-se a botoeira b₁, o motor atinge velocidade de regime permanente em determinado sentido de rotação. O sentido de rotação do motor é revertido adequadamente, pressionando-se a botoeira b₂, após decorrido algum tempo.
Alternativa D:
Caso o motor de indução seja do tipo rotor bobinado, não é possível realizar a reversão do seu sentido.
