Questão 1375145

Engenharia Elétrica e Engenharia Eletrônica · 2007

Questão

ID 1375145

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Superior Eleitoral

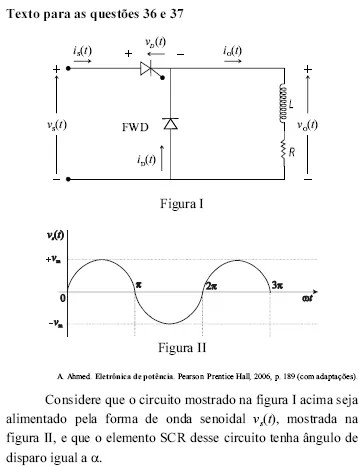

A respeito do funcionamento do circuito apresentado no texto e de seus elementos, assinale a opção correta.

Alternativa A:
Nesse circuito, o SCR nunca ficará inversamente polarizado, porque, dado que a fonte de alimentação do circuito tem o formato de v_s(t) mostrado na figura II, o diodo FWD funcionará ora cortado, ora conduzindo.
Alternativa B:
Nesse circuito, o SCR nunca ficará inversamente polarizado, porque, dado que a fonte de alimentação do circuito tem o formato de v_s(t) mostrado na figura II, o diodo FWD funcionará ora cortado, ora conduzindo.
Alternativa C:
Caso o diodo FWD fosse retirado do circuito, a tensão v_D(t) sobre o SCR precisaria ser controlada em um valor constante, para o funcionamento do circuito.
Alternativa D: A corrente i_s(t) não é senoidal.
