Questão
ID 1369999Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos
Ano: 2007 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional Federal da 4ª Região

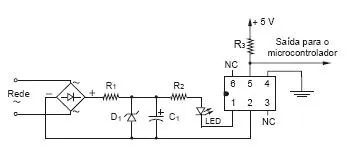

O circuito abaixo tem a função de fornecer nível lógico na saída enquanto houver tensão na rede, situação esta em que o LED ficará aceso, funcionando como indicador luminoso. Caso não haja tensão na rede, o LED apagará e o nível lógico de saída passará a níve alto. Para isolar o circuito alimentado pela rede elétrica do circuito que fornecerá o nível lógico para microcontrolador, foi utilizado um optoacoplador 4N25.
Os pinos do optoacoplador estão corretamente denominados em:
