Questão
ID 1369595Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Máquinas Síncronas
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Tribunal Regional Federal da 3ª Região

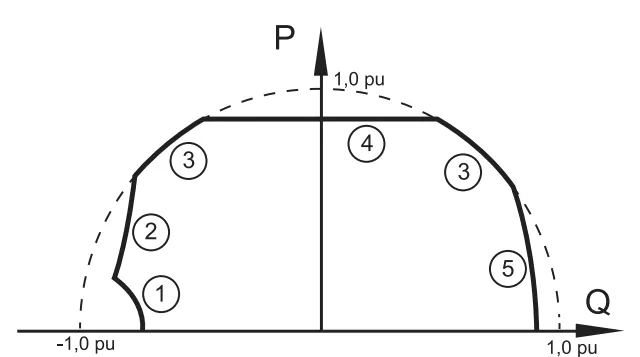

Um projeto de instalação elétrica prevê a instalação de um gerador síncrono acionado por motor Diesel, e que tem sua curva de capacidade esboçada na figura a seguir.
(Arquivo pessoal. Imagem usada com autorização.)
De acordo com a figura, o limite de potência da máquina primária, limite de corrente de estator, limite de máxima corrente de excitação e limite prático de estabilidade do gerador síncrono estão representados, respectivamente, por:
