Questão 1368432

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1368432

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2016 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional Federal da 3ª Região

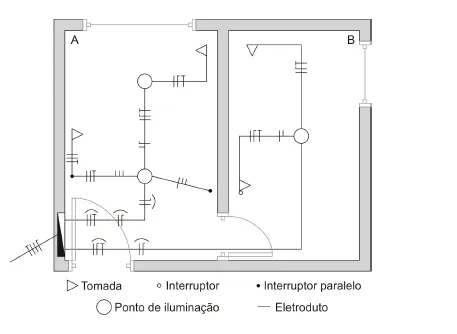

O diagrama unifilar, abaixo, descreve a instalação elétrica (F1+F2+N+PE, 127/220 [V], 60 [Hz]) de parte de uma edificação.

Nesse diagrama, o cômodo

Alternativa A: A possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F2+N+PE).
Alternativa B: A possui três circuitos, dois circuitos de iluminação (F1+N e F2+N) e outro circuito de tomada (F2+N+PE).
Alternativa C: A possui três circuitos, um circuito de iluminação (F1+N) e dois circuitos de tomadas (F1+N+PE e F2+N+PE).
Alternativa D: B possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F1+F2+PE).
Alternativa E: B possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F2+N+PE).
