Questão
ID 1368411Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2016 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional Federal da 3ª Região

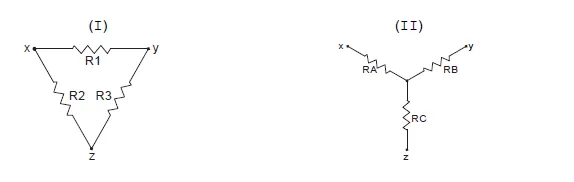

Considere a representação das duas redes de resistores: (I) a da esquerda apresenta uma configuração em Δ, enquanto que a (II) da direita, uma configuração em Y.
Supondo-se que R1 = 20 Ω, R2 = 30 Ω e R3 = 50 Ω, os valores de RA, RB e RC para que a rede Y seja equivalente à rede Δ, são:
