Questão
ID 1358006Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2003 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: TRIBUNAL REGIONAL Eleitoral DO

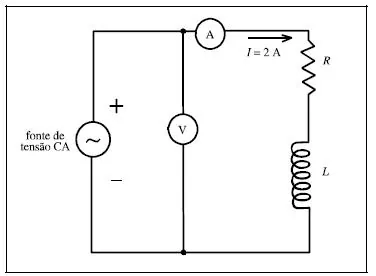

A figura acima representa um circuito alimentado por fonte de tensão em corrente alternada senoidal, cuja freqüência é igual a 60 Hz. Os medidores são considerados ideais e fornecem valores eficazes como leitura. Ao se ligar a fonte, o voltímetro indica 100 V e o amperímetro, 2 A. Acerca do funcionamento do circuito em regime permanente e dos seus elementos, julgue os itens que se seguem.
A impedância composta pela resistência R e pelo indutor L apresenta módulo igual a 50
.
