Questão
ID 1351686Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Instalações Industriais e Instalações para Motores (Força Motriz)
Ano: 2007 Banca: FCC - Fundação Carlos Chagas Órgão: TRIBUNAL REGIONAL Eleitoral DA PARAÍBA

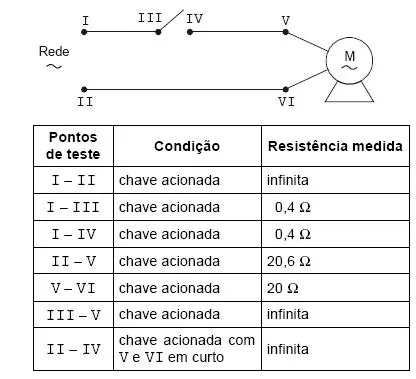

O esquema abaixo representa a conexão de um motor monofásico com dois terminais de acesso à rede elétrica com uma chave de acionamento. Como o motor não está funcionando quando a chave é acionada, ele foi desconectado da rede e alguns testes foram realizados por um multímetro digital na escala de 2 k XXX
O provável problema da instalação é
