Questão
ID 1347908Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Combinacionais
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional Eleitoral de Goiás

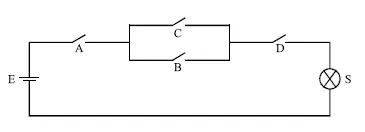

No circuito elétrico mostrado acima, os componentes A, B, C e D são chaves que estão ou na posição aberta (situação de repouso ou nível lógico zero) ou na posição fechada (acionada ou nível 1). O componente S é uma lâmpada, que está apagada (nível zero) ou ligada (nível 1). A função lógica que descreve o estado (ligada/desligada) da lâmpada
