Questão
ID 1347838Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional Eleitoral de Goiás
Texto para as questões de 63 a 65.

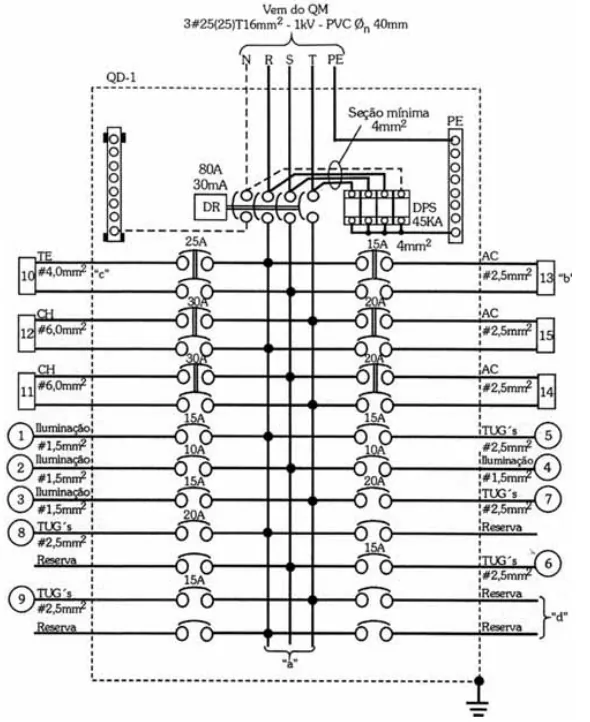

A figura a seguir mostra um esquema de ligação de um quadro de distribuição (QD) e os elementos de proteção associados, incluindo a proteção individual de cada circuito e os condutores que chegam a esse quadro, todos provenientes do quadro de medição (QM) da instalação elétrica em baixa tensão.
G. Cavalin, S. Cervelin. Instalações elétricas prediais. Érica, 17.ª Ed., 2007, p. 200.
A respeito das características dos condutores provenientes do QM para alimentar o QD, julgue os itens a seguir.
I Ao QD, provenientes do QM, chegam três condutores de fase, um condutor neutro e um condutor de proteção (terra).
II Os condutores de fase e neutro apresentam seção igual a 25 mm2 .
III A tensão de isolação dos condutores é igual a 380 V.
IV Os condutores chegam ao QD dentro de eletrodutos de PVC.
A quantidade de itens certos é igual a=
