Questão
ID 1347802Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional Eleitoral de Goiás

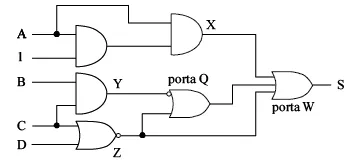

Considerando o circuito lógico acima ilustrado, julgue os itens que se seguem.
I A variável X é igual a A.
II A variável Y não é igual à variável Z.
III A variável de saída S é independente da variável de entrada B.
IV A retirada da entrada Z para a porta lógica W não altera a variável de saída S.
A quantidade de itens certos é igual a
