Questão 1346001

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1346001

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2017 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional Eleitoral da Bahia

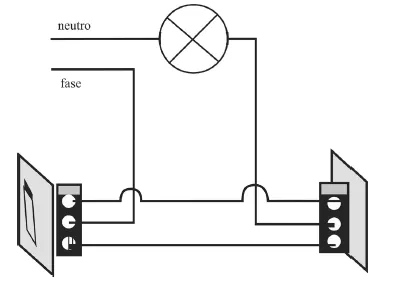

A figura acima apresenta o esquema de um circuito que permite o acendimento de uma luminária. A respeito desse circuito, assinale a opção correta.

Alternativa A: A luminária deve ser aterrada com a utilização de condutor
específico para esse fim, ainda que esse aterramento não seja
indicado no esquemático.
Alternativa B: A disposição de conexões apresentadas no interruptor é apenas
exemplificativa, podendo ser utilizados esquemas de ligação
diferentes para o mesmo fim.
Alternativa C: A área de seção transversal dos condutores de fase e neutro
pode ser distinta, desde que a bitola do neutro não seja menor
que a metade da bitola do condutor de fase.
Alternativa D: O disjuntor de proteção, segundo norma vigente, pode ser
instalado tanto na fase quanto no neutro.
Alternativa E: A fim de facilitar a identificação dos condutores de retorno,
estes devem possuir a isolação na cor azul claro.
