Questão 1345994

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1345994

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares

Ano: 2017 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional Eleitoral da Bahia

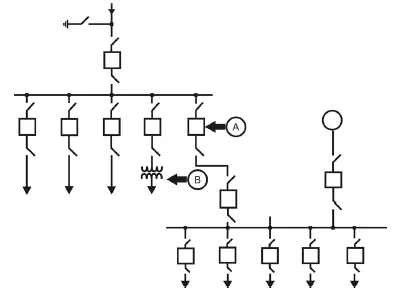

Tendo como referência a figura acima, que ilustra o arranjo de uma subestação, assinale a opção correta.

Alternativa A: O diagrama mostra um arranjo do tipo barramento simples
seccionado.
Alternativa B: O dispositivo identificado pela letra A é uma chave
seccionadora, utilizada para desligar os circuitos de maneira
independente.
Alternativa C: Uma das vantagens desse arranjo é que qualquer disjuntor
pode ser retirado de serviço para manutenção, sem que seja
necessário desligar a subestação.
Alternativa D: O símbolo indicado pela letra B representa uma carga
capacitiva acoplada ao respectivo circuito.
Alternativa E: Uma falha no barramento ou em um disjuntor no referido
arranjo resultará no desligamento da subestação.
