Questão 1345983

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1345983

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2017 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional Eleitoral da Bahia

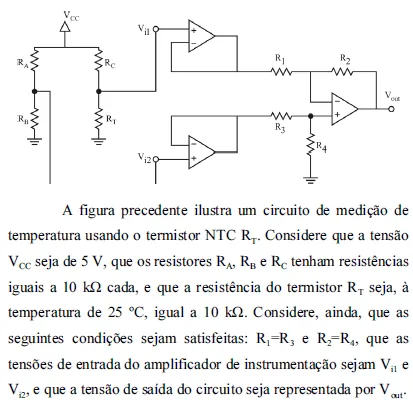

Com base nessas informações e assumindo que todos os componentes do circuito sejam ideais, assinale a opção correta.

Alternativa A: Com o aumento da temperatura, a tensão de saída Vout
aumenta.
Alternativa B: Com o aumento da temperatura, a tensão de saída Vout diminui.
Alternativa C: As impedâncias de entrada à direita dos nós correspondentes às tensões V_i1 e V_i2 são iguais a 10 kΩ.
Alternativa D: A impedância de saída do amplificador de diferença, no lado direito do circuito, é igual à média aritmética dos valores dos resistores R₂ e R₄.
Alternativa E: A tensão de saída V_out tem relação perfeitamente linear com a temperatura que está sendo medida.
