Questão
ID 1345973Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2017 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional Eleitoral da Bahia

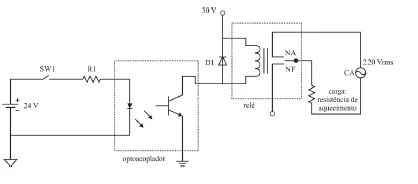

No circuito de acionamento de uma resistência de aquecimento ilustrado na figura precedente, observam-se três fontes de tensão eletricamente isoladas: duas fontes de corrente contínua, de 24 V e 30 V, e uma fonte de corrente alternada com tensão eficaz de 220 V. Nesse circuito, quando se fechar a chave SW1,
