Questão 1345969

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1345969

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Medição de Potência e Energia Elétrica (Ativa e Reativa)

Ano: 2017 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional Eleitoral da Bahia

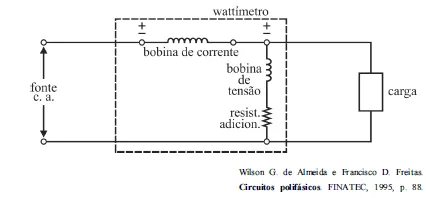

A figura precedente ilustra um circuito em que uma carga monofásica é alimentada a partir de uma tensão CA. Para a medição da potência entregue à carga, utiliza-se um wattímetro eletrodinâmico. O ponteiro indicador de potência ativa é defletido em função das correntes que atravessam as bobinas de corrente e de tensão. Na configuração de ligações indicadas na figura,

Alternativa A: a reatância imposta pela bobina de corrente deve ser alta, para
que ocorra uma efetiva medição.
Alternativa B: a tensão que se desenvolve na bobina de corrente deve ser a
metade da tensão aplicada sobre a carga.
Alternativa C: a potência ativa medida é, na prática, superior à potência ativa
efetiva consumida pela carga.
Alternativa D: a potência reativa também poderá ser medida.
Alternativa E: a corrente que atravessa a bobina de tensão deve ser igual à
corrente que atravessa a carga, para que ocorra uma efetiva
medição.
