Questão 1338501

Engenharia de Telecomunicações · 2016

Questão

ID 1338501

Disciplina: Engenharia de Telecomunicações

Assunto: Modulação Digital

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional do Trabalho da 8ª Região

A respeito das tecnologias de modulação digitais, assinale a opção correta.

Alternativa A:

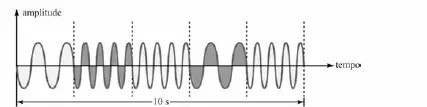

A figura a seguir ilustra corretamente a forma de onda resultante da modulação B-ASK da sequência de bites 10101, se a amplitude igual a 1 corresponde ao bite 0 e a amplitude igual a 2 corresponde ao bite 1.
Alternativa B:

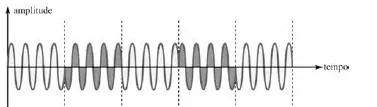

A figura a seguir ilustra corretamente a forma de onda resultante da modulação B-PSK da sequência de bites 01101, se a fase igual a 0º corresponde ao bite 0 e a fase igual a 180º corresponde ao bite 1.
Alternativa C:
A figura a seguir ilustra corretamente a forma de onda resultante da modulação B-FSK da sequência de bites 10101, se a frequência de 1 Hz corresponde ao bite 0 e frequência de 2 Hz corresponde ao bite 1.
Alternativa D:

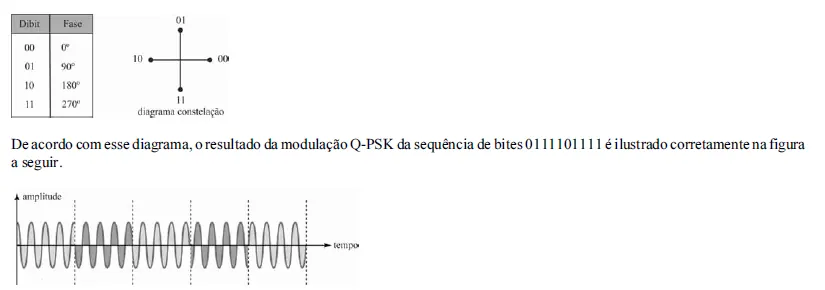

Considere o diagrama constelação a seguir.
Alternativa E:

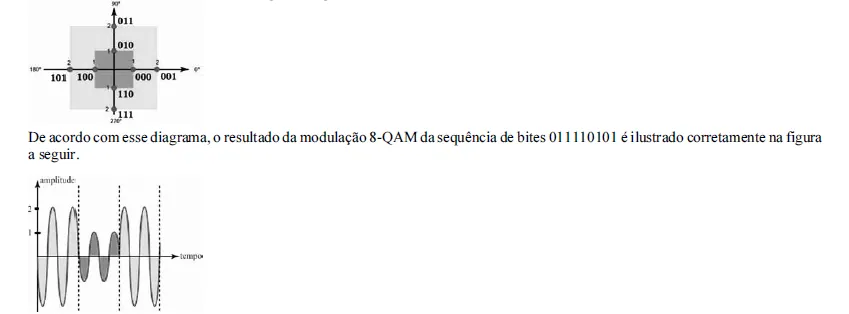

Considere o diagrama constelação na figura a seguir.
