Questão 1338497

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1338497

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional do Trabalho da 8ª Região

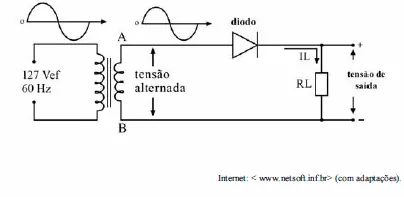

Considerando a figura, que apresenta um conversor cujos componentes são ideais, assinale a opção correta.

Alternativa A: A forma de onda na tensão de saída é idêntica à forma de onda
no secundário do transformador.
Alternativa B: O circuito representa um conversor controlado.
Alternativa C: Adicionando-se um capacitor na saída do diodo, em paralelo
com a carga, o circuito torna-se um retificador com filtro.
Alternativa D: O valor eficaz da tensão de saída é igual ao valor eficaz da
tensão no secundário do transformador.
Alternativa E: Se o diodo for invertido, a forma de onda no componente RL
não sofrerá alteração.
