Questão 1338495

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1338495

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional do Trabalho da 8ª Região

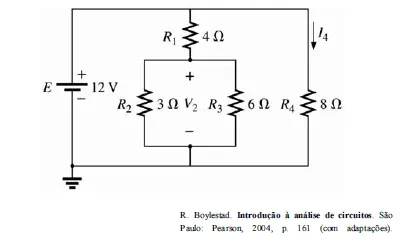

A figura acima ilustra um circuito constituído de quatro resistores ideais e uma fonte de tensão, também ideal. A respeito das tensões nos terminais dos resistores ilustrados nessa figura, assinale a opção correta.

Alternativa A: Se R₂ fosse desconectado do circuito, a tensão entre os terminais de R₁ aumentaria.
Alternativa B: Caso o resistor R₄ fosse desconectado do circuito, a tensão entre os terminais dos resistores R₁, R₂ e R₃ sofreria reduções proporcionais aos respectivos valores.
Alternativa C: A tensão entre terminais de R₂ é igual à tensão entre os terminais de R₁.
Alternativa D: A tensão V₂ é igual a um terço do valor da tensão da fonte.
Alternativa E: A soma da tensão entre os terminais de R₁ com a tensão entre os terminais de R₄ é igual ao valor da tensão da fonte.
