Questão 1337982

Engenharia Elétrica e Engenharia Eletrônica · 2013

Questão

ID 1337982

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Filtros e Fontes/Geradores de Sinais

Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional do Trabalho da 8ª Região

Alternativa A:
O diodo é um dispositivo que conduz corrente elétrica somente em polarização direta, independentemente do nível de tensão aplicado.
Alternativa B:

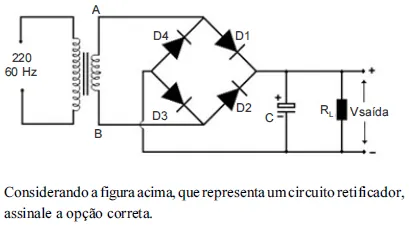

Os dispositivos D1 e D2 conduzem corrente quando a tensão no terminal A é positiva em relação ao terminal B.
Alternativa C:
A utilização da ponte de diodos torna necessária a conexão do retificador a um transformador com derivação central para que o circuito seja conectado à rede elétrica.
Alternativa D:
O circuito é um retificador de meia onda, que opera no semiciclo positivo e negativo da senoide de entrada.
Alternativa E:
O capacitor é colocado em paralelo com a carga para que realize a função de filtro, de modo a atenuar as oscilações de tensão na saída do circuito.
