Questão
ID 1332633Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional do Trabalho da 5ª Região
Com base no diagrama de blocos na figura acima, que representa um processo físico cuja entrada é U(s) e saída C(s), e considerando que s seja o operador complexo da transformada de Laplace, julgue os itens a seguir.

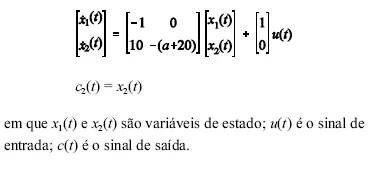

Considerando que o sistema seja representado na forma de variáveis de estado, a partir das variáveis definidas no domínio s do diagrama de blocos, a representação do sistema, nesse caso, pode ser descrita por meio de
