Questão
ID 1330950Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 4ª Região
Instruções: Utilize o texto e as figuras abaixo para responder às questões de números 49 e 50.

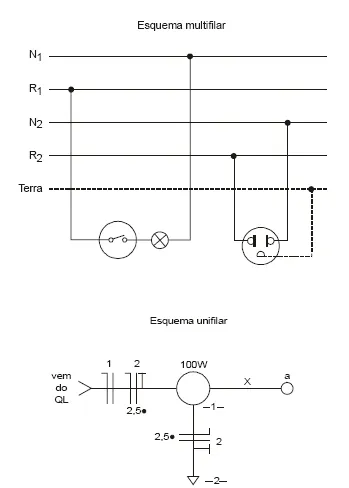

"As figuras abaixo representam uma parte de uma instalação elétrica residencial por meio dos esquemas multifilar e unifilar. Os condutores do eletroduto X do esquema unifilar foram omitidos propositalmente."
A alternativa que completa o diagrama unifilar com os condutores do eletroduto X é
