Questão
ID 1330945Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 4ª Região

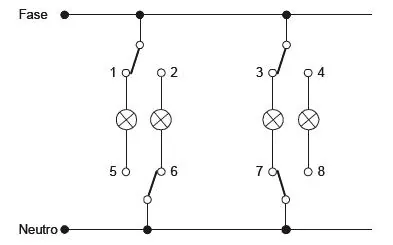

Considere o esquema elétrico abaixo, composto por 4 interruptores paralelos e 4 lâmpadas incandescentes.
Da forma como se encontram os interruptores, a alternativa que apresenta apenas os pontos em que a lâmpada néon de uma chave teste acenderia é:
