Questão
ID 1330083Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Representação em Valores por Unidade (p.u.)
Ano: 2022 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Tribunal Regional do Trabalho da 3ª Região

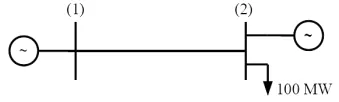

No sistema da figura a seguir, os módulos de tensão das barras (1) e (2) são 1 pu e 0,98 pu, respectivamente, e a abertura angular entre as tensões dessas barras é 5 graus. A reatância série da linha de transmissão (LT) que liga as barras (1) e (2) é 0,1 pu, e os demais parâmetros dessa LT são desprezíveis. A potência de base é 100 MVA.
Calcule a potência (MW) fornecida pelo gerador da barra (2).
Considere: seno 5o = 0,1; cosseno 5o = 1,0; e tangente 5o = 0,1.
