Questão
ID 1328735Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2009 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 3ª Região

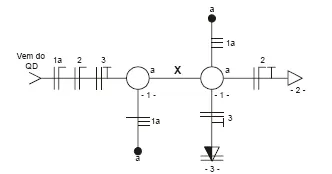

O diagrama unifilar abaixo corresponde à instalação elétrica de duas lâmpadas incandescentes em paralelo comandadas por dois interruptores localizados em pontos distintos do ambiente, uma tomada de uso geral de 127 V e outra de uso específico de 220 V.
Para completar o diagrama, o eletroduto X deve ser representado por
