Questão
ID 1328113Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2009 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 3ª Região
Instruções: Utilize as seguintes informações para responder às questões de números 22 e 23:

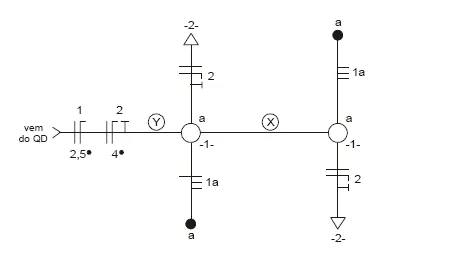

O diagrama unifilar abaixo corresponde a um circuito de comando de duas lâmpadas incandescentes em paralelo, controladas por dois interruptores paralelos instalados em locais distintos do ambiente, e um circuito de duas tomadas de 127 V, instaladas em pontos distintos do mesmo ambiente.

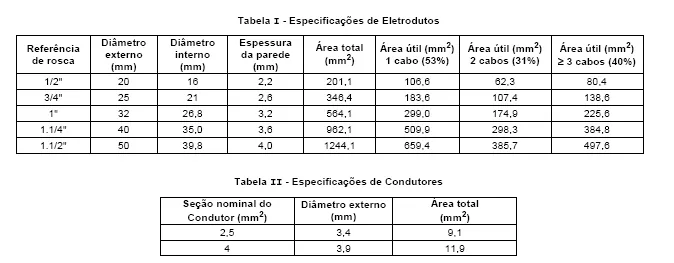

Considere as tabelas abaixo:
Se o eletroduto Y possuir apenas os condutores indicados no diagrama unifilar, ele deve ter diâmetro de
