Questão
ID 1324202Disciplina: Engenharia Mecatrônica
Assunto: Temporizadores e Sensores
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 24ª Região

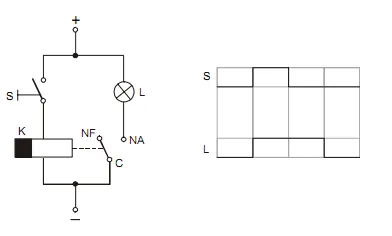

Os esquemas abaixo representam a operação de um dispositivo acionado por uma chave S e comandando uma lâmpada L. A chave S aberta é representada por um nível baixo e fechada por um nível alto; a lâmpada L apagada é representada por um nível baixo e fechada por um nível alto.
Trata-se de
