Questão
ID 1319323Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Transformadores para Instrumentos, Transformador de Potencial e Transformador de Corrente
Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional do Trabalho da 21ª Região

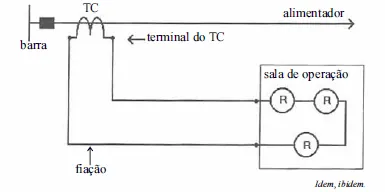

O esquema mostrado na figura acima ilustra a conexão dos terminais secundários de um transformador de corrente (TC) a relés de proteção (R) em uma subestação em alta tensão isolada a ar. Considerando essas informações, julgue os itens subsequentes.
Considere que o TC tenha sido dimensionado para ter corrente nominal de 500 A no primário e fator térmico igual a 1,2. Nessas condições, é correto afirmar que, caso ocorra curto-circuito no alimentador, a corrente no secundário do TC pode atingir o valor de 600 A.
