Questão 1317153

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 1317153

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Equivalentes e Circuitos Magnéticos

Ano: 2018 Banca: Instituto AOCP Órgão: Tribunal Regional do Trabalho da 1ª Região

Considere três correntes trifásicas balanceadas fluindo através de enrolamentos trifásicos de uma máquina de indução. Sendo as correntes das fases a, b e c dadas por:

\(i_a=I_{máxima\ }COS\ ωt,\) \(i_b=I_{máxima\ }COS\ \left(ωt-120º\right)\) e \(i_c=I_{máxima\ }COS\ \left(ωt+120º\right)\) ,

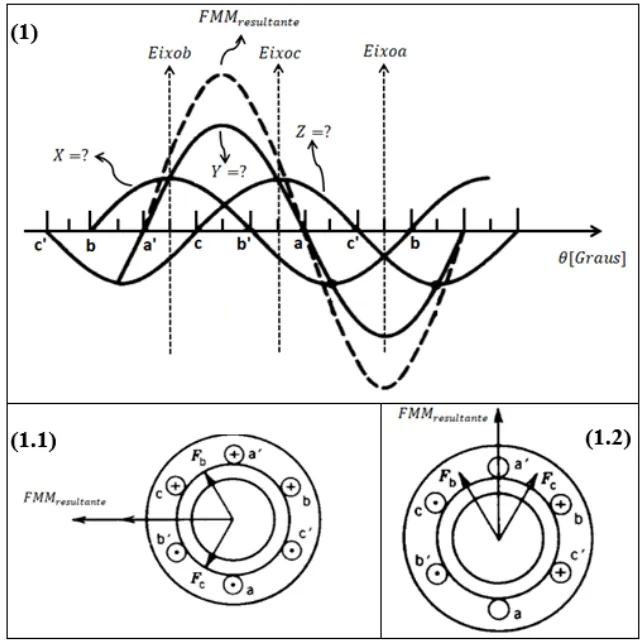

é correto afirmar que as ondas de forças magnetomotrizes (FMMs) distribuídas no entreferro e ilustradas na Figura 1, as quais são geradas por tais correntes, correspondem

Alternativa A:
às FMMs da Figura (1.2), sendo X = FMM na fase a, Y = FMM na fase b e Z = FMM na fase c.
Alternativa B:
às FMMs da Figura (1.1), sendo X = FMM na fase a, Y = FMM na fase b e Z = FMM na fase c.
Alternativa C:
às FMMs da Figura (1.1), sendo X = FMM na fase b, Y = FMM na fase a e Z = FMM na fase c.
Alternativa D:
às FMMs da Figura (1.2), sendo X = FMM na fase c, Y = FMM na fase a e Z = FMM na fase b.
Alternativa E:
às FMMs da Figura (1.2), sendo X = FMM na fase b, Y = FMM na fase c e Z = FMM na fase a.
