Questão 1313871

Engenharia Mecatrônica · 2022

Questão

ID 1313871

Disciplina: Engenharia Mecatrônica

Assunto: Temporizadores e Sensores

Ano: 2022 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 17ª Região

O relé temporizador é um dispositivo capaz de fazer a comutação de um contato condicionado ao tempo.

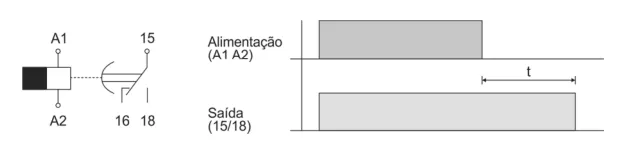

Sobre a representação do temporizador eletrônico acima, é correto afirmar que

Alternativa A:
é um temporizador com retardo na desenergização onde, após a falta de alimentação elétrica nos terminais A1 A2, o contato 15/18 se manterá “fechado” durante o tempo ajustado.
Alternativa B:
não representa um temporizador funcional porque, após a falta de alimentação elétrica nos terminais A1 A2, o contato 15/18 se “abrirá”.
Alternativa C:
é a representação lógica de um bloco temporizador na programação de um CLP onde, após a falta da condição lógica de acionamento do temporizador, o sinal do respectivo acionamento do temporizador se manterá ativo durante o tempo programado.
Alternativa D:
é um temporizador com retardo na energização onde, após a falta de alimentação elétrica nos terminais A1 A2, o contato 15/16 se manterá “fechado” durante o tempo ajustado.
Alternativa E:
o temporizador só pode ser aplicado para ajustes de tempo de fechamento entre os contatos 16/18.
