Questão 1313869

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1313869

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2022 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 17ª Região

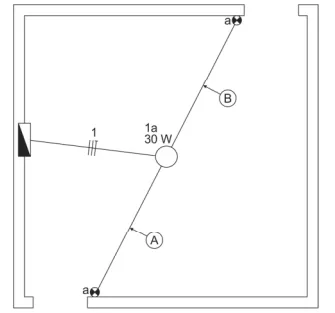

Considere o diagrama unifilar, a seguir, contendo dois interruptores paralelos bipolares alimentados por uma tensão de 220 V para o comando de uma lâmpada.

Representa os condutores que devem ser utilizados nos trechos A e B:

Alternativa A:
Trecho A: um condutor para a fase e dois condutores para os retornos; e Trecho B: um condutor para a fase e dois condutores para os retornos.
Alternativa B:
Trecho A: um condutor para a fase, um condutor para o neutro e quatro condutores para os retornos; e Trecho B: quatro condutores para os retornos.
Alternativa C:
Trecho A: um condutor para a fase e dois condutores para os retornos; e Trecho B: três condutores para os retornos.
Alternativa D:
Trecho A: dois condutores para as fases e quatro condutores para os retornos; e Trecho B: seis condutores para os retornos.
Alternativa E:
Trecho A: dois condutores para as fases e quatro condutores para os retornos; e Trecho B: quatro condutores para os retornos.
