Questão 1307502

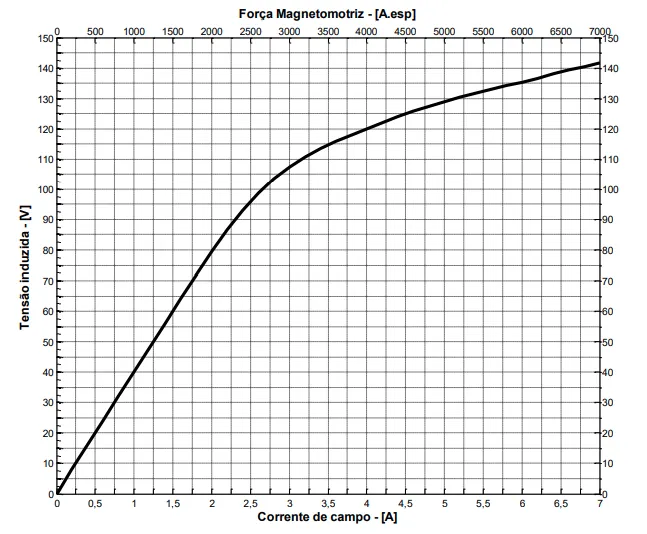

O gráfico a seguir mostra a curva de magnetização de um gerador de corrente contínua com excitação independente, levantada a 1800 rpm.

-

-

Dados:

-

1. tensão de campo: 200 V.
2. resistência total do circuito de campo: 40 \(\Omega\) ;
3. resistência total da armadura: 0,1 \(\Omega\) .

-

Sabendo que o gerador alimenta uma carga de 50 A e é acionado a 1600, sua tensão terminal, em V, é, aproximadamente,
