Questão
ID 1307484Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2022 Banca: FGV - Fundação Getúlio Vargas Órgão: Tribunal Regional do Trabalho da 13ª Região

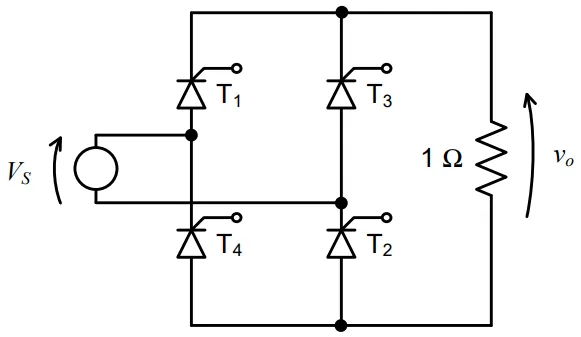

O circuito a seguir tem por finalidade controlar a potência dissipada no resistor de 1 \(\Omega\) .
-
-
Considerando que a tensão 𝑉𝑆 é senoidal com valor eficaz 100 V e que os tiristores T1, T2, T3 e T4 possuam ângulo de disparo de 60o , o valor aproximado da potência dissipada no resistor, em W, é igual a:
