Questão 1304734

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1304734

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem

Ano: 2017 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 11ª Região

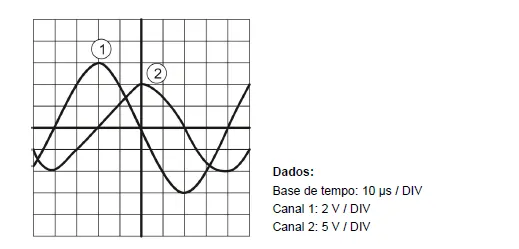

Considere os sinais na tela do osciloscópio e a sua calibração apresentada abaixo.

Os sinais têm

Alternativa A: a mesma frequência, mas o sinal do canal 1 está 45º atrasado em relação ao do canal 2.
Alternativa B: frequências diferentes e, portanto, não se pode falar em defasagem entre eles.
Alternativa C: a mesma frequência, mas o sinal do canal 1 está 60º adiantado em relação ao do canal 2.
Alternativa D: frequências diferentes e, quando o sinal 1 passa por zero, a amplitude do sinal do canal 2 é − 4 V.
Alternativa E: a mesma frequência, mas o sinal do canal 2 está 90º atrasado em relação ao do canal 1.
