Questão
ID 1304146Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2005 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 11ª Região
A figura abaixo corresponde ao circuito elétrico de um abajur composto de duas lâmpadas, uma mais "fraca" (40 W) e outra mais "forte" (100 W), além de dois interruptores, um simples para ligar o abajur (interruptor I) e outro paralelo para selecionar a lâmpada a ser acesa (interruptor II).

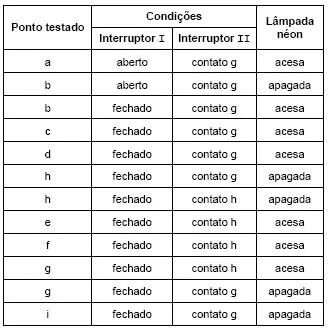

Com as lâmpadas nos locais indicados na figura, apenas a de 100 W acende. Trocando-as de posição, apenas a de 40 W acende. Voltando as lâmpadas nos seus locais de origem e com um busca-pólo (lâmpada de teste néon), foram feitos alguns testes em determinadas condições, de modo a identificar o provável problema desse abajur.
Analisando o resultado dos testes, conclui-se que o provável problema é
