Questão
ID 1304117Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2005 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 11ª Região
Utilize o texto e as figuras abaixo para responder às questões de números 32 e 33.

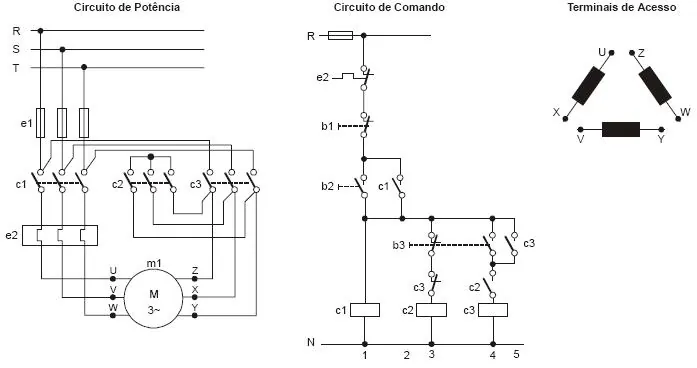

As figuras abaixo representam os circuitos de potência e de comando de um motor trifásico (comutação estrela-triângulo), bem como a representação dos terminais de acesso desse motor.
Há um erro no circuito de comando, que está expresso em:
