Questão
ID 1304114Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2005 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 11ª Região
Utilize o texto e as figuras para responder às questões de números 40 e 41.

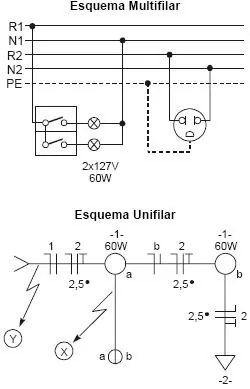

"As figuras abaixo representam uma parte de uma instalação elétrica predial por meio do esquema multifilar e o seu respectivo esquema unifilar. No diagrama unifilar, um eletroduto foi identificado por Y e outro por X, sendo que no último, os condutores foram omitidos propositalmente."
Os condutores do eletroduto X, estão representados por:
