Questão 1304113

Engenharia Elétrica e Engenharia Eletrônica · 2005

Questão

ID 1304113

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Dimensionamento de Condutores e Eletrodutos

Ano: 2005 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 11ª Região

Utilize o texto e as figuras para responder às questões de números 40 e 41.

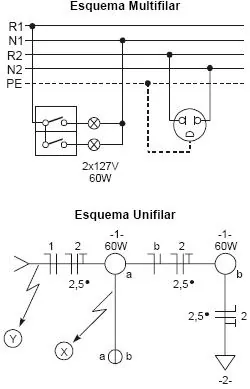

"As figuras abaixo representam uma parte de uma instalação elétrica predial por meio do esquema multifilar e o seu respectivo esquema unifilar. No diagrama unifilar, um eletroduto foi identificado por Y e outro por X, sendo que no último, os condutores foram omitidos propositalmente."

No eletroduto Y, os números 1 e 2 sobre os símbolos dos condutores identificam

Alternativa A:
o número de disjuntores necessários para proteger cada circuito dessa instalação.
Alternativa B:
o valor da corrente nominal, em ampère, do disjuntor de proteção de cada circuito dessa instalação.
Alternativa C:
o número de cada circuito dessa instalação e, conseqüentemente, de seus respectivos disjuntores de proteção.
Alternativa D:
a seção nominal, em mm², dos condutores de cada circuito dessa instalação.
Alternativa E:
a capacidade de corrente, em ampère, dos condutores de cada circuito dessa instalação.
