Questão
ID 1303058Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal Regional do Trabalho da 10ª Região

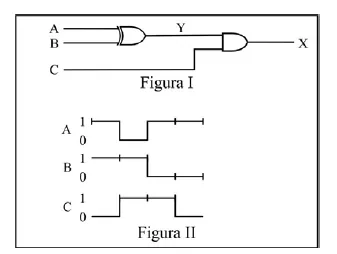

As figuras I e II apresentadas acima mostram, respectivamente, o circuito lógico e os gráficos de sinais lógicos nas entradas A, B e C. Com base nessas figuras, julgue o item a seguir.
O sinal de saída X é igual ao sinal da entrada C.
