Questão 1301269

Dados:

V = 10 V

Z₁ = 4 \(\Omega\)

Z₂ = j 2 \(\Omega\)

Z₃ = - j 2 \(\Omega\)

Z₄ = 2 \(\Omega\)

Z₅ = 3 + j4 \(\Omega\)

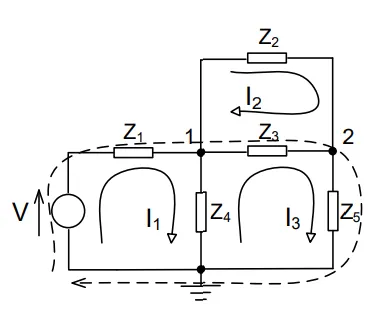

A figura acima mostra um circuito formado por uma fonte de tensão V e 5 impedâncias em uma associação mista. No circuito ainda estão indicadas as correntes de malha I₁ , I₂ e I₃ .

Em função das correntes de malha e dos dados fornecidos, a equação de malha representada pela linha tracejada é:
