Questão
ID 1297810Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Tribunal de Justiça do Distrito Federal e Territórios

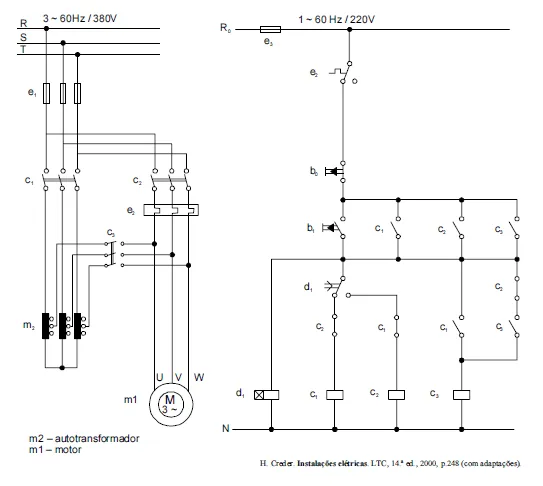

A figura acima mostra os circuitos de força e de controle de um motor de indução trifásico, cuja partida, por meio do circuito de controle, ocorre por acionamento de botão. Considerando que esse circuito esteja inicialmente desligado, julgue os itens que se seguem.
Ao se pressionar o botão b
1, o motor parte. Em razão da existência do relé temporizado d1, com relação aos contatos C1, C2 e C3, inicialmente são energizados somente os contatos C1 e C3.
