Questão 1294429

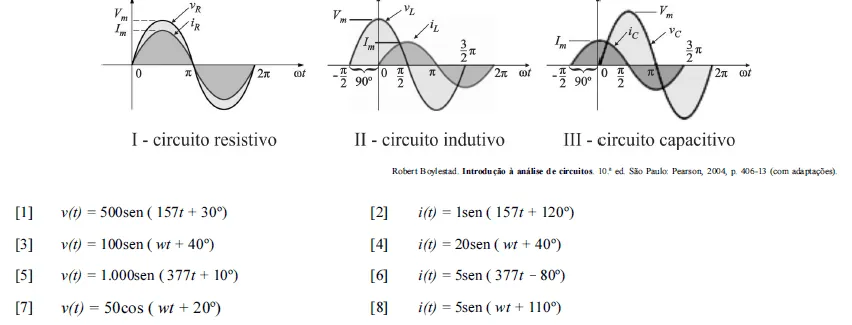

As expressões e as figuras acima representam a tensão v(t) nos terminais de um elemento de circuito — indutor (L), capacitor (C) ou resistor (R) — e a corrente i(t) que flui por esse elemento. Considere que o circuito opere em regime senoidal permanente no domínio do tempo e que, nos gráficos, V_m é o valor máximo de tensão e I_m, o de corrente. Com base nessas informações, julgue os itens seguintes.

O elemento de circuito submetido às grandezas expressas pelas equações 7 e 8 é um resistor de 20.
