Questão
ID 1293223Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2017 Banca: PUC PR - Pontifícia Universidade Católica do Paraná Órgão: Tribunal de Justiça de Mato Grosso do Sul

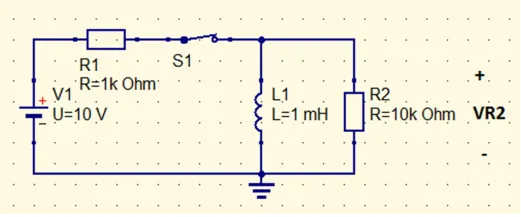

Neste circuito, a chave S1 ficou fechada por muito tempo até atingir um estado estacionário. Após esse tempo, a chave S1 é aberta. A tensão sobre o resistor R2 (VR2 como mostrado na figura) imediatamente após a chave S1 ser aberta é de
